Пингеометрия
Термины "выводы" (pin) и "контакты" обычно не вызывают волнения, тревог или раздражения - техническая лексика, только и всего. Но вот при прозвучавшем слове "ножки" большинство мужчин и женщин держат "ушки на макушке". Есть мнение, что в этот момент, где-то в первобытной глубине сознания и тех и других возникает микроскопический всплеск чувств, эмоций, переживаний, заставляющий здоровую "особь мужесКаго полу" почувствовать себя дикарем, охотником, ловцом, жаждущим добычи, а "женсКаго" - способную к продолжению рода - инстинктивно напрячься, лишний раз вспомнив, что если она имеет претензии на доминирующую роль среди себе подобных или уже играет ее, то обязана "пасти" в своем окружении конкуренток. К сожалению, зачастую, когда речь идёт о ножках микросхем, никакой настороженности у тех, кому следовало бы, нет и в помине, а зря. Казалось бы, действительно, чего переживать? Чего волноваться? Железо, оно и есть железо - прямые, кривые, какая разница? Днем согнем - вечером разогнем... а потом припаяем... никто и не заметит... разве не так? Ну, допустим...
А что на это скажете...?

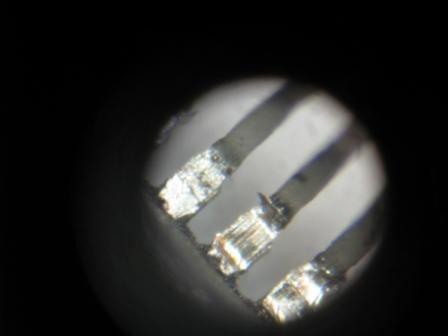

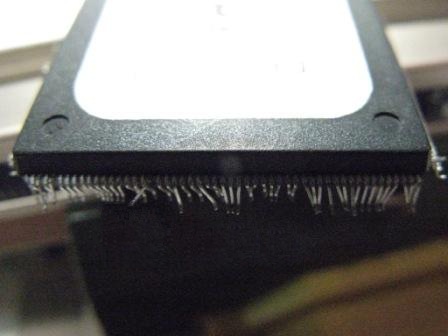

Фото № 1
Или вот на это...?

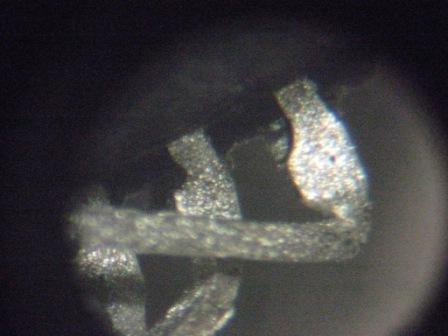

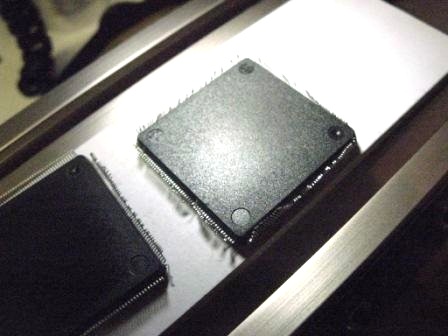

Фото № 2
... на фото ниже, вообще, похоже на вечеринку с алкоголем и громкой музыкой... )))

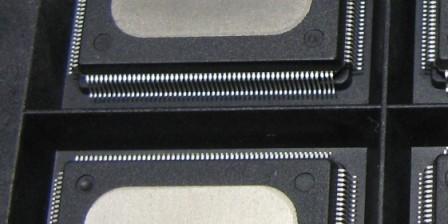

Фото № 3
Если без шуток, проблема в том, что после выпрямления, некоторые ножки могут стать "не те".

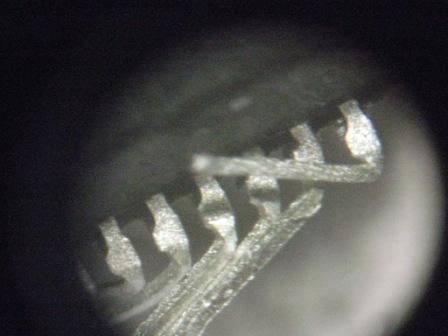

...на Фото № 4 и Фото № 5 наглядно показано о чём речь:

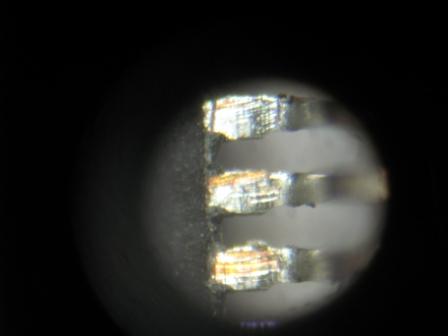

Фото № 4
Фото № 5
Даже имея отправной точкой состояние дел на Фото №1 и Фото №2, за пару бессонных ночей, вооружившись микроскопом и титановыми пинцетами, не так уж и сложно достичь результата, показанного на Фото № 6, но...

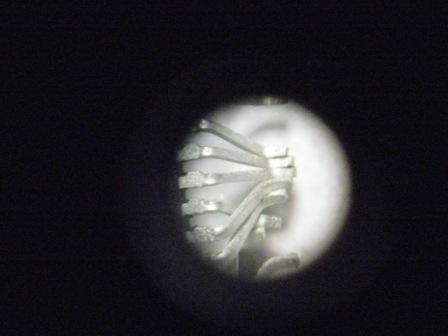

Фото № 6
...проблема в том, что при возвращении гнутых ножек на место, порой они надламываются или сильно истончаются, уменьшая площадь проходного сечения в проблемном месте, что в итоге ведет к резкому уменьшению нагрузочной способности на ножку. Под благостной личиной зло страшнее - внешне оставаясь невредимыми, исправленные дилетантом и вполне симпатичные, но с уменьшенным проходным сечением ножки могут нанести огромный вред, неся в себе затаённую, а потому и самую непредсказуемую опасность для конечного изделия - отказ! На первых трёх снимках, для наглядности, показан хрестоматийный пример вопиюще неаккуратного обращения с микросхемами (их "нечаянно" рассыпали при неправильном вскрытии упаковки во время выборочного досмотра почтовых отправлений контролирующими органами в одном из международных мест перевалки почтовых отправлений по пути следования). Он приведён для того, чтобы без лишних слов продемонстрировать проблему и простым языком объяснить суть предлагаемого пути её решения. В обычной практике речь может идти всего об одной единственной ножке, но от которой прямо или косвенно зависит судьба проекта, стоимостью миллиарды рублей, вот уж воистину - исход больших дел зависит от мелочей! Здесь как никогда остро встаёт вопрос человеческого фактора, ведь рука у каждого может дрогнуть не только по причине неаккуратности, но и вследствие отражения на ней сотрясения от скачкообразного усиления биения сердечного пульса, на который, как известно, способна повлиять просто пришедшая в голову мысль.
ЕСЛИ У ВАС ПРОБЛЕМА "НОЖКИ", НЕ ПЫТАЙТЕСЬ ЕЁ РЕШАТЬ СВОИМИ СИЛАМИ, ОБРАТИТЕСЬ К СПЕЦИАЛИСТУ!
Для выпрямления ножек прилагается определённое усилие, которое может быть различным. Если при этом замерять силу их сопротивления в дециньютонах (дН), то у крепких она на всём протяжении остаётся практически неизменной, а у слабых "плывёт", уменьшаясь по нелинейному закону - в самом конце такая ножка либо обламывается, либо становится настолько податливой, что ее можно без труда гнуть на любой угол в любом направлении. Нетрудно догадаться, что удержавшаяся "на волоске" или, наоборот, оказавшаяся только на границе с состоянием "поплыла" ножка и есть то самое "слабое звено". Пытаясь прощупать "на всякий случай" все выводы микросхемы, проблемные они или нет, но не познав на практике усилия, которое при этом необходимо, Вы рискуете испортить геометрию детали и тем самым спровоцировать производственный брак.
Предлагается такой алгоритм решения задачи:
1) Выпрямить все, что возможно без уменьшения проходного сечения, ориентируясь на форму соседних ножек и имеющийся опыт определения "поплыла" ножка или нет. При необходимости, применить специальную миниатюрную оснастку (проставки, струбцины, зажимы, шаблоны), нитроклей и ацетон.
2) Если ножка "поплыла", используя имеющийся в распоряжении набор ювелирного оборудования, инструментов и материалов, изготовить усиливающую шинку необходимого сечения, которую постараться припаять к ножке.
3) В случае невозможности установки усиливающей шинки, при условии, что более массивное основание ножки не обломано "под корень", заменить ножку целиком, как показано на фотографиях ниже:
Фото № 7
Фото № 8
Подобные решения видятся наиболее актуальными для эксклюзивных микросхем (изготовленных по индивидуальному заказу), а также и тех, что прошли дорогостоящие многоуровневые испытания (при которых были задействованы стенды, макеты, установки и прочее оборудование специализированных испытательных центров), увеличившие реальную их ценность многократно, в сравнении с обычной рыночной ценой.
